da máquina pura do cabo de fio do revestimento da ligação de 45Kg/Min 40mm prova de escape

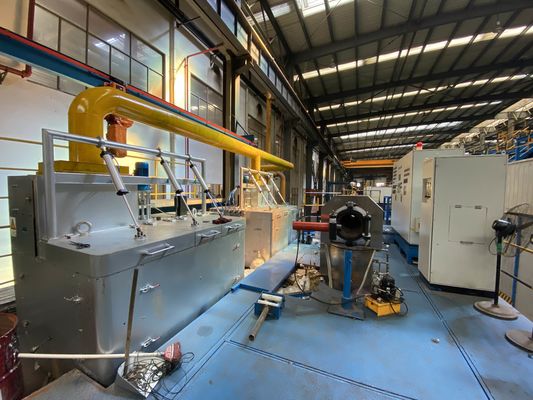

45Kg/Min 40mm Pure Lead Sheathing Wire Cable Machine leaking proof
45Kg/Min 40mm Pure Lead Sheathing Wire Cable Machine leaking proof 45Kg/Min 40mm Pure Lead Sheathing Wire Cable Machine leaking proof

Imagem Grande :  da máquina pura do cabo de fio do revestimento da ligação de 45Kg/Min 40mm prova de escape Melhor preço

Detalhes do produto:

Lugar de origem: China
Marca: Herrman
Certificação: CE, UL, GS, SGS, TUV, ISO
Número do modelo: YQL 200/5

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 grupo
Preço: By Negotiation
Detalhes da embalagem: embalagem da exportação
Tempo de entrega: 30 DIAS
Termos de pagamento: L/C, D/A, D/P, T/T ou pela negociação
Habilidade da fonte: Pela negociação
Descrição de produto detalhada
Espaço do diâmetro do cabo: Conduza revestir o espaço: Φ40~Φ160mm Composição da ligação: O、 macio da ligação da liga do、 puro da ligação liga duramente a ligação
Espessura da camada da ligação: 1.6~4.6mm Velocidade pura da ligação: 6~12rpm
Saída expulsa (kg/min): 30~45Kg/min
Realçar:

45Kg/min sheathing Wire Cable machine

,

45Kg/min Pure lead sheathing machine

,

40mm Pure lead sheathing machine

1.Application

O tipo contínuo YQL 200/5 da extrusora do revestimento da ligação é projetado com inovação à bainha da ligação do composto sobre cabos ou vulcaniza a tubulação de borracha, que é integrada com a experiência avançada no doméstico e no exterior no mesmo tipo da máquina

O diâmetro exterior da camada da ligação é ф40~ф160mm.

A máquina executa a extrusão contínua da ligação com a rotação vertical de um parafuso para transitar por para cima a ligação, que pode assegurar a espessura igual da ligação na linha longitudinal da tubulação da ligação. Devido ao controle restrito da temperatura em cada parte, na pressão expulsando e na temperatura pode permanecer constante de modo que seja possível manter a diferença na espessura da ligação dentro de um mínimo.

Como a fornalha de derretimento, a fornalha refinando & guardando e a ligação liquefeita transportaram são encerradas, vaporização da ligação podem extremamente ser reduzidas. Consequentemente esta extrusora basicamente não causa a poluição ao ambiente.

Esta extrusora é leve no peso, e envolve a intensidade do trabalho do ponto baixo na operação, e toma uma área comparativamente pequena.



2. Condição do uso

A extrusora expulsa ligação pura ou ligação da liga, e a composição ideal da ligação da liga é como segue:

composição Parâmetro
Ligação pura Pb-99,99%
liga do Ligação-antimônio Sb-0,3-0,4%
liga do Ligação-stannum-antimônio Sn-0,4%; Sb-0,2%
liga do Ligação-antimônio-cobre Sb-0,4%; Cu-0,04%
liga do Ligação-stannum-cádmio Sn-0,2%; CD-0,075%



3. Componentes

Não. Artigo Unidade Qty
1 Unidade de carregamento ativa do lingote com rolos



ajuste

1
2 fornalha de derretimento 18T (a instalação paralelamente)



ajuste

2
3 Tubulação de Ω



PC

1
4



Computador central da extrusora da ligação ¢200/5



ajuste

1
5



Sistema do óleo de lubrificação da engrenagem



ajuste

1
6



Circulação & sistema de refrigeração internos da água



ajuste

1
7



Sistema de refrigeração traseiro da água



ajuste

1
8



Único quadro vertical do rolo de guia para cabos da entrada e da tomada



PC

2
9



Unidade de controle de Flowage (deslocamento pelo controlo manual ou automático)

ajuste 1
10



Sistema de controlo elétrico



ajuste

1



4. Parâmetro técnico

4.1. Espaço do espaço Φ36~Φ152mm do diâmetro do cabo do diâmetro do cabo

Conduza revestir o espaço: Φ40~Φ160mm



4.2. Saída expulsando



Composição da ligação



Velocidade do parafuso (RPM)



Saída expulsa (kg/min)



Ligação pura

6~12rpm 30~45Kg/min



Ligação macia da liga

6~9rpm 15~30Kg/min



Ligação dura da liga

6~9rpm 13~24kg/min



Espessura da camada da ligação: 1.6~4.6mm



± 0.2~0.5mm

Tolerância da camada da ligação: ± 0.2~0.5mm

consumo de circulação da água 4.3.Internal: 6~8t/h



5Features para a composição principal

5.1. Unidade de carregamento ativa do lingote com rolos

5.1.1. Adota o L tipo motor para transferir, então as corrediças do lingote na fornalha de derretimento através dos rolos, é conveniente para armazenar o lingote da ligação e fácil para o operador, o comprimento do transporte é aproximadamente 1200mm, que reduzem a força do trabalho.

5.1.2. As duas extremidades dos rolos para o lingote da ligação da entrada são fixadas no quadro de transferência e a fornalha de modo que conduza lingote pode facilmente deslizar na fornalha.



5.2. fornalha de derretimento 18T

1) Capacidade da fornalha: 18T (2sets)

2) temperatura do trabalho: 360~380℃

3) Poder de aquecimento: 141kW×2

4) A lareira da fornalha de derretimento é soldada com 3 camadas de linhas de soldadura, que proibe do escape. A parede externo e a parte inferior da lareira são placa colocada do asbesto e placa de fibra de alumínio do silicato com espessura acima de 100mm, que tem bom guardando o desempenho.

5) A câmara da fornalha é dividida na zona de derretimento, zona refinadora do mixing& e zona guardar, cada zona conecta com a passagem da ligação da entrada através da tubulação de excesso superior e a porta inferior, em torno da fornalha é distribuída com os pontos de medição de pares termoelétricos de medição.

6) Acima do aquecendo a zona da fornalha é coberta com o alojamento incluido, que é equipado com a flange da saída da exaustão.

7) Na fornalha a tampa superior é equipada com o controlador do nível derretido da ligação, que controla em 3 categorias e exatamente alturas do controle do nível da ligação e da pressão derretidos da ligação da saída.

8) Para abrir/para fechar a porta da fornalha é terminada com válvula pneumática, que reduz muita força do trabalho.





5.3. Tubulação de Ω

É usado para transferir a ligação entre a fornalha de derretimento e a fornalha refinando & guardando, e entre a fornalha refinando e guardando e a máquina expulsando.

Quando a ligação derretida for transferida, a temperatura da tubulação de Ω é 360 - 380℃

A tubulação de transferência da ligação é dada forma como Ω porque expande devido ao aquecimento quando a ligação derretida for aquecida na tubulação guardando de transferência da fornalha e da ligação.



Na entrada da entrada da ligação à máquina expulsando do anfitrião há um recipiente esteárico de modo que possa satisfazer o processamento de exigências na tubulação durante a produção.

Os calefatores para a tubulação de Ω adotam o cobre com forma da metade do círculo, que faz o calor uniformemente

5.4. Computador central da extrusora da ligação



Descrição Parâmetro



Diâmetro nominal do parafuso expulsando

Φ200mm



Velocidade de gerencio do parafuso

5~15rpm



Capacidade expulsando

6~45kg/min



Motor principal para a extrusora



132kW Siemens China



Temperatura do trabalho para o tambor expulsando

300~330℃



Temperatura do trabalho para o estoque do dado

~ 290℃



A caixa de engrenagens da extrusora é da estrutura horizontal com tratamento da prova do escapamento, o motor é conectado com a engrenagem cônica espiral, as outras engrenagens são forjadas com aço de liga e moldadas de aço e fabricado com rolamento fino do revestimento.

Axial morra ajustar e para morrer descarregar na entrada do dado seja da estação hidráulica elétrica, que é conveniente de ajustar a espessura da camada da ligação e de substituir o estoque do dado e de morrer ponta.

A espessura de parede da tubulação da ligação é conseguida pelos 4 parafusos para ajustar a tampa do dado.

Na saída do dado é montado uma unidade de pulverização especial a fornecer para refrigerar e a cristalização da camada da ligação.

Grupos da fonte dois de caixas do dado e para morrer pontas para o teste em vez da produção.

5.5. Sistema do óleo de lubrificação da engrenagem (uma bomba de lubrificante é para o uso, a outro é para o sobressalente)

A caixa de engrenagens é tanque armazenado óleo, sua estrutura inteira para a máquina é razoável e compacta.

A linha do óleo de lubrificação consiste na bomba de óleo, no filtro, nos refrigeradores (5㎡), no calibre de pressão, etc.

O óleo de lubrificação participa na caixa de engrenagens em 5 linhas e no óleo de lubrificação dos pulverizadores em pontos de contato das engrenagens e de cada um que carregam



5.6. Circulação da água & sistema de refrigeração internos (deslocamento pelo manual ou no controlo automático)

Consiste no medidor manual do flowage da tubulação de vidro de dois sistemas de controle e na válvula proporcional da relação.

O tanque de água refrigerando interno para a máquina está na terra, que é tanque de aço inoxidável com ³ de 1.5m.

Consiste nas bombas de água refrigerando (uma para o uso um para o sobressalente), na válvula de segurança, no regulador de nível, no permutador de calor 20m2, etc.

A água macia limpa é bombeada e atravessa 3 linhas às zonas de aquecimento de superior, de médio, para baixo do tambor expulsando e circula.

Controlo automático para adotar a válvula proporcional da relação de Siemens China.



5.7. Sistema de refrigeração traseiro da água

Consiste na tubulação de pulverização da água refrigerando e na tubulação de pulverização subsequente para a lavanderia de aço inoxidável, que pode fazer o segundo que refrigera para a cristalização da camada da ligação e da bainha cristalizada da ligação na saída do dado.

Na parte traseira da lavanderia é montado com o limpador comprimido do ar para secar a superfície da bainha da ligação.



5.8. Único quadro vertical do rolo de guia para cabos da entrada e da tomada

O material do único quadro vertical do rolo de guia é do plástico tal como o nylon, sua altura poderia ser ajustável, ajuda a apoiar o cabo que vai ou fora do furo do estoque do dado assegurar o cabo a não ser riscado ou não danificado.



5.9. Sistema de controlo elétrico

fonte de energia 415V, 50Hz
Capacidade instalada total 500KVA (com exclusão do pagamento-fora & a tomada-acima, etc.)
Controlador da velocidade para o motor de C.A.



G120 série, Siemens China



Controlador de temperatura



RKC, Japão



Registrador atual



Para monitorar o estado atual do computador central, equipado com o porto de impressora.



Unidade média da baixa tensão



Dentro de 63A para Siemens, China ou Schneider, França



PLC



S7-1200 série, Siemens, China



Tela táctil



Cor de “WEINVIEW” 10





6. Artigos fornecidos por usuários

1). Construção da fundação da máquina, encanamentos projeto, matéria prima para a produção, ferramentas necessárias, instrumento de medição, equipamentos e material auxiliar para a instalação.

2). Água, eletricidade, e suprimento de ar e seus encanamentos para a conexão para a linha

3). Encanamento da água de circulação para o armário do medidor de fluxo aos pontos da entrada e aos pontos de fonte da máquina

4). A fonte da água e o encanamento de circulação da água para o refrigerador, morrem o estoque e a lavanderia inoxidável (30m3/h, 0.4Mpa, a temperatura da água menos than25℃)

5). Rede e cabos da eletricidade da oficina ao armário elétrico, aos fios e aos cabos da máquina a conectar entre o armário e o cada ponto de controle e entre o armário elétrico

O vendedor fornece a especificação dos cabos

6). O suprimento de ar e o encanamento aos pontos da entrada de ar da máquina, consumo do ar do ar são sobre 12m3/h

7). Esgote a unidade refrigerando de pulverização da unidade e da água para a fornalha de derretimento de modo que possa com segurança esgotar.

8). Tipo de passeio tomada-acima do pagamento-off&.
